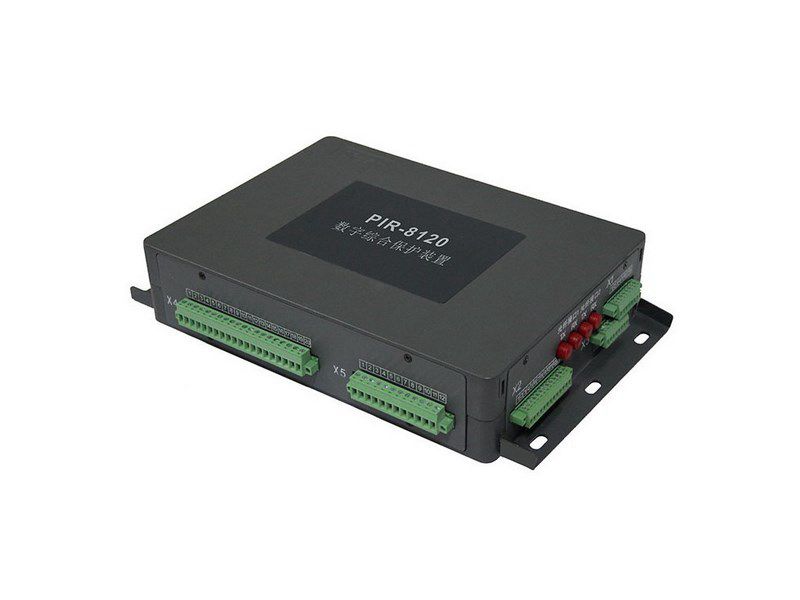

PIR-8120礦用隔爆兼本質**型移動變電站用高壓真空開關數字綜合保護裝置

PIR-8120是集檢測、保護、控制、計量、數據傳輸于一體的新一代高端智能綜合保護裝置，適用于10kV及以下中性點不接地的移動變電站高壓側，實現對干式變壓器的****保護、運行監測、計量和遠程控制。

01）額定電壓：100V AC

02）額定頻率：50Hz

03）測量內容：U、I

04）測量精度：±3%

05）輸入輸出量：開關量、模擬量

功能特點

保護功能

01）速斷保護：根據設定的瞬時過電流定值和時限，故障時跳閘。

02）定時限保護：根據設定的過電流定值和時限，投入時，動作形式為告警或跳閘。

03）過載保護：采用反時限保護元件，反時限曲線可根據實際的負荷特性選擇，投入時，動作形式為告警或跳閘。

04）不平衡保護：斷相及不平衡保護，根據不平衡系數和動作時間，投入時，動作形式為告警或跳閘。

05）失壓保護：根據失壓定值及時限，投入時，動作形式為跳閘。

06）低電壓保護：根據低電壓定值及時限，投入時，動作形式為告警或跳閘。

07）過電壓保護：根據過電壓定值及時限，投入時，動作形式為告警或跳閘。

08）非電量保護：根據輸入的瓦斯閉鎖、風電閉鎖、低壓側故障接點狀態，投入時，動作形式為告警或跳閘。
